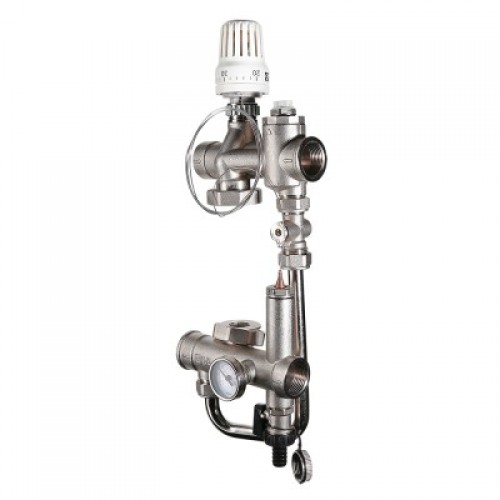

(VT.VALMIX.0) Насосно-смесительный узел VALTEC VALMIX предназначен для создания в системе отопления здания открытого циркуляционного контура с пониженной до настроечного значения температурой теплоносителя. Узел обеспечивает поддержание заданной температуры и расхода во вторичном циркуляционном контуре, а также позволяет регулировать температуру и расход теплоносителя в зависимости от требований пользователя.

Узел VALMIX используется, как правило, в системах встроенного обогрева (теплый пол, теплые стены, обогрев открытых площадок и т.п.).

Насосно-смесительный узел адаптирован для совместного применения с распределительными коллекторами петель теплого пола при межцентровом расстоянии между коллекторами 200 мм. Узел поставляется без циркуляционного насоса.

Монтажная длина используемого насоса должна быть 130 мм (например, подойдут модели VRS 25/4G-130; VRS 25/6 G-130).

В качестве привода термостатического клапана можно применить термоголовки с выносным датчиком VT.5011 и VT.3011. При использовании совместно с контроллером VT.K200.M используется сервопривод VT.TE3061.

Тепломеханические схемы узла:

Обозначения на схемах: 1 – термостатический клапан; 2 – термоголовка с выносным датчиком (входит в комплект поставки) или сервопривод; 3 – балансировочный клапан вторичного контура; 4 – балансировочный клапан первичного контура; 5 – термометр; 6 – дренажный кран; 7 – гильза для датчика температуры; 8 – накидные гайки для присоединения насоса в комплекте с прокладками; 9 – насос циркуляционный (в комплект поставки не входит); 10 – контроллер (в комплект поставки не входит); 11 – ручной воздухоотводчик.
